Dé un vistazo más a fondo a los ensayos de despegado y sellado
Los términos fuerza de despegado y de sellado a veces se usan indistintamente cuando se describen las propiedades de adhesión de un material y los métodos apropiados para ensayar y medir con precisión esas propiedades. En realidad, cuando se trata de pruebas de materiales, estos términos son claramente diferentes. Se deben seguir protocolos de prueba específicos para garantizar datos precisos y comparables.
Ensayo de resistencia al despegado
La resistencia al despegado (delaminado) es la medida de la fuerza requerida para separar dos materiales unidos, como cintas adhesivas, etiquetas y películas plásticas. También puede proporcionar información valiosa para evaluar la resistencia al despegado de envases, bandejas y bolsas selladas.
La fuerza se calcula durante una prueba estirando la muestra a una velocidad constante y promediando los datos de fuerza recopilados durante una distancia o tiempo definidos y dividiéndolos por la unidad de ancho de la muestra. Los resultados se expresan comúnmente
como N/m o lb/pulg.

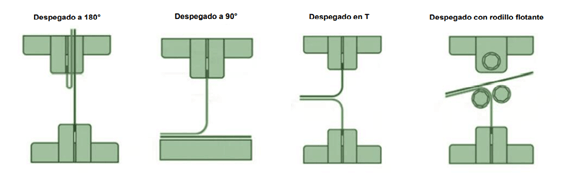

Según el material y la aplicación, las pruebas de despegado pueden simular el uso real del producto y probarse en distintos ángulos de despegado.
Prueba de despegado a 180°: la muestra se separa del sustrato en un ángulo de 180°
Prueba de despegado a 90°: la muestra se separa del sustrato en un ángulo de 90°
Prueba de despegado en T: usual para materiales laminados flexibles
Prueba de despegado con rodillo flotante: usual cuando un material flexible se adhiere a un sustrato rígido
Análisis de datos de resistencia al despegado

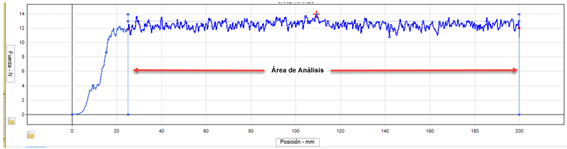

A continuación se muestra un gráfico típico producido al realizar una prueba de resistencia al despegado. El análisis principal se efectúa después de que se haya eliminado la holgura inicial, proporcionando una representación más precisa de la resistencia del material al despegado. La mayoría de los instrumentos de prueba modernos permiten al usuario ajustar el área de análisis para eliminar los datos del inicio y del final de la prueba.

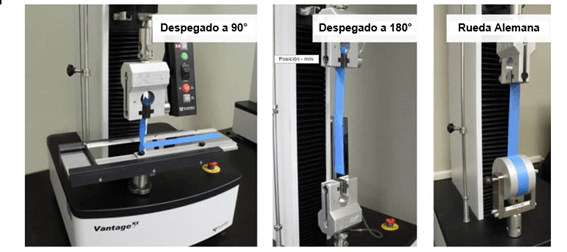

Además de calcular la resistencia al despegado del material, el software de análisis de los datos puede identificar las fuerzas máxima y mínima, así como la desviación estándar en el área analizada. Estos son algunos de los accesorios disponibles para pruebas de despegado:
Las normas más populares para ensayos de Resistencia al despegado incluyen:
ASTM B533 Peel Metal Coating Test Equipment
ASTM C794 Adhesion-in-Peel Elastomeric Joint Sealants Test Equipment
ASTM D1781 Climbing Drum Peel Test Equipment for Adhesives
ASTM D1876 T Peel Resistance Test Equipment for Adhesives
ASTM D2979 Tack Adhesive Testing Machine
ASTM D3167 Peel Resistance Adhesives Test Equipment
ASTM D6862 90 Degree Peel Resistance Test Equipment for Adhesives
ASTM D903 180 degree Peel Strip Strength of Adhesive Bonds
ASTM F88 Seal Strength Testing Equipment for Flexible Barrier Materials
ISO 4578 Peel Resistance Testing Adhesives
FTM-1 Peel adhesion (180 degrees) test equipment
PSTC-101 Peel Adhesion Test Equipment for Pressure-Sensitive Tape (PSA)
Fuerza de sellado
La fuerza de sellado es una medida útil para ayudar a predecir la integridad final de un empaque y la capacidad de los procesos de empaque para producir sellados consistentes, especialmente aquellos hechos de láminas de plástico delgadas o un material flexible similar. La prueba es una combinación de un ensayo de tensión con uno de adhesión.
Los materiales cuya resistencia al termosellado se evalúe deben prepararse utilizando una selladora térmica adecuada, capaz de controlar la temperatura de las barras de sellado y el tiempo y la presión de contacto, ya que estos pueden afectar la resistencia máxima del termosellado.
También hay equipos especializados para realizar ensayos “Hot Tack”, fuerza de sellado en caliente, antes de que el sello se haya enfriado y haya alcanzado su resistencia máxima. El ensayo de resistencia del sellado debe realizarse luego de un intervalo de tiempo específico.
ASTM F88 es el método de ensayo más común utilizado para medir y cuantificar la fuerza de sellado de materiales flexibles. Los especímenes de prueba sellados se preparan con anchos de 1” con cada extremo sujetado en las mordazas de un aparato de tensión o instrumento similar.
La prueba se realiza a una velocidad constante (típicamente 12 pulgadas/minuto) hasta que falla la unión o el material.

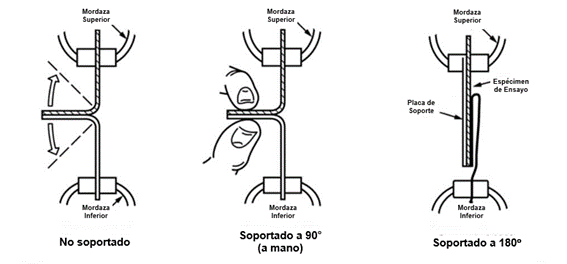

Como algunos de los valores de fuerza medidos son el resultado de la flexión de la muestra y no se deben completamente a la fuerza de la unión, la norma ASTM F88 proporciona accesorios y técnicas para sostener la muestra en varios ángulos con respecto a la dirección de tracción para controlar esta fuerza de flexión. A continuación se muestran ejemplos:
Este es un ejemplo de un ensayo de fuerza de sellado:

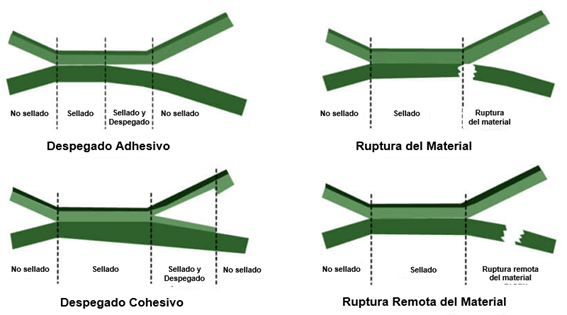

Una vez que se completa una prueba, se debe realizar una evaluación visual de la muestra para determinar el tipo de falla que ocurrió y anotarse en el informe del ensayo. Estos pueden incluir los que se muestran a continuación:
Las mediciones de la fuerza de sellado y de despegado se pueden realizar sobre envases completos, como vasos y bandejas, para medir mejor la adhesión del material de la tapa al sustrato formado. Ejemplos de una prueba de sellado en un vaso y una bandeja, utilizando
accesorios de prueba especializados:
(Ejemplos de ensayos de fuerza de sellado sobre una copa y una bandeja utilizando aditamentos especializados)
